มอเตอร์ AC และมอเตอร์ DC: ความแตกต่างที่สำคัญ วิธีการทำงาน และวิธีเลือก

มอเตอร์เอซี และ มอเตอร์กระแสตรง : ความแตกต่างหลัก

พื้นฐาน ความแตกต่างระหว่างมอเตอร์ไฟฟ้า AC และ DC เป็นประเภทของกระแสไฟฟ้าที่แต่ละชนิดได้รับการออกแบบให้แปลงเป็นการหมุนทางกล มอเตอร์เอซี ทำงานบนกระแสสลับ - แหล่งจ่ายที่กลับขั้วที่ความถี่คงที่ (50 Hz หรือ 60 Hz ขึ้นอยู่กับมาตรฐานกริด) มอเตอร์กระแสตรง ทำงานบนกระแสตรง โดยที่แรงดันและกระแสไหลต่อเนื่องในทิศทางเดียว ความแตกต่างประการเดียวในแหล่งจ่ายไฟนี้ขับเคลื่อนทุกความแตกต่างด้านดาวน์สตรีมในด้านโครงสร้างของมอเตอร์ วิธีควบคุมความเร็ว ข้อกำหนดในการบำรุงรักษา และความเหมาะสมในการใช้งาน

มอเตอร์ทั้งสองประเภทเป็นไปตามหลักการพื้นฐานเดียวกัน นั่นคือ กฎแรงลอเรนซ์ ซึ่งระบุว่าตัวนำที่มีกระแสไหลอยู่ในสนามแม่เหล็กจะประสบกับแรงที่ตั้งฉากกับทั้งทิศทางกระแสและทิศทางของสนาม แรงบิดที่หมุนโรเตอร์เป็นผลโดยตรงจากแรงที่กระทำต่อช่องว่างระหว่างส่วนประกอบที่อยู่กับที่และที่หมุนอยู่ สิ่งที่แตกต่างกันระหว่าง มอเตอร์ไฟฟ้ากระแสสลับและกระแสตรง คือวิธีการสร้างสนามแม่เหล็ก วิธีการคงอยู่ของสนามแม่เหล็ก และวิธีที่สนามมีปฏิกิริยากับขดลวดของโรเตอร์เมื่อเวลาผ่านไป

มอเตอร์ AC ทำงานอย่างไร

มอเตอร์ไฟฟ้ากระแสสลับ สร้างสนามแม่เหล็กที่กำลังหมุนในสเตเตอร์ - ชิ้นส่วนด้านนอกที่อยู่นิ่ง - โดยการจ่ายกระแสสลับให้กับขดลวดแบบกระจายที่จัดเรียงไว้รอบรูสเตเตอร์ ในมอเตอร์เหนี่ยวนำสามเฟส ทั้งสามเฟสจะถูกแทนที่ 120° ทั้งในอวกาศและเวลา ทำให้เกิดสนามที่หมุนอย่างต่อเนื่องด้วยความเร็วซิงโครนัส สนามหมุนนี้จะเหนี่ยวนำกระแสในตัวนำโรเตอร์โดยการเหนี่ยวนำแม่เหล็กไฟฟ้า กระแสไฟฟ้าเหนี่ยวนำจะสร้างสนามแม่เหล็กขึ้นมาเอง และปฏิสัมพันธ์ระหว่างสองสนามจะทำให้เกิดแรงบิด

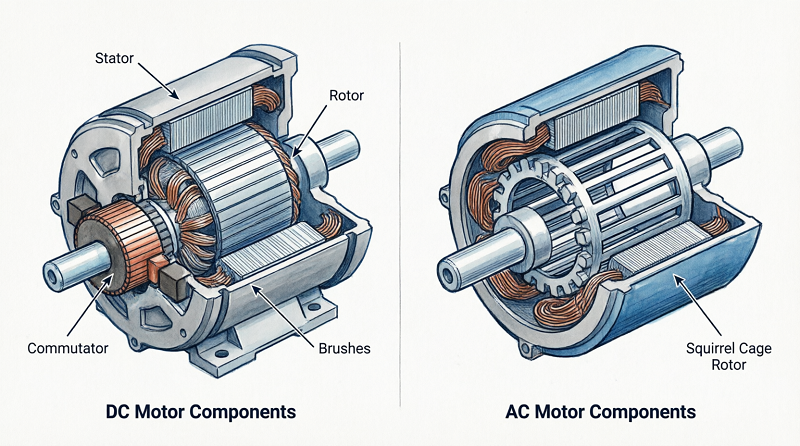

โรเตอร์ของมอเตอร์เหนี่ยวนำกรงกระรอก ซึ่งเป็นรุ่นที่มีการใช้งานกันอย่างแพร่หลายมากที่สุด มอเตอร์ไฟฟ้ากระแสสลับ ทั่วโลก — ไม่มีขดลวด ไม่มีแปรง และไม่มีการเชื่อมต่อไฟฟ้าภายนอก แท่งโรเตอร์มีการลัดวงจรที่ปลายแต่ละด้านโดยวงแหวนปลายที่เป็นสื่อกระแสไฟฟ้า และกระแสจะไหลผ่านแท่งเหล่านี้โดยการเหนี่ยวนำล้วนๆ โครงสร้างนี้ทำให้มอเตอร์ AC แบบกรงกระรอกมีความทนทานเป็นพิเศษ: ไม่มีส่วนสัมผัสที่สึกหรอใดๆ นอกเหนือจากตลับลูกปืน และมอเตอร์สามารถทำงานได้อย่างต่อเนื่องนานหลายปีในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น เปียก หรือมีแรงสั่นสะเทือนสูง โดยมีการบำรุงรักษาเพียงเล็กน้อย

มอเตอร์ไฟฟ้ากระแสสลับซิงโครนัสทำงานบนหลักการที่เกี่ยวข้องกันแต่แตกต่างกัน กล่าวคือ โรเตอร์จะถูกทำให้เป็นแม่เหล็ก - ไม่ว่าจะด้วยแม่เหล็กถาวรหรือโดยการหมุนของสนามแม่เหล็กแบบแยกส่วน - และล็อคในขั้นตอนด้วยสนามสเตเตอร์ที่กำลังหมุน ซึ่งทำงานด้วยความเร็วซิงโครนัสทุกประการโดยไม่คำนึงถึงโหลด (ภายในขีดจำกัดแรงบิดที่ดึงออก) มอเตอร์ซิงโครนัสถูกใช้เมื่อต้องการความเร็วที่แม่นยำสม่ำเสมอ รวมถึงในเครื่องจักรสิ่งทอ โรงงานกระดาษ และระบบปั๊มที่มีความแม่นยำ

มอเตอร์กระแสตรงทำงานอย่างไร

ในการแปรงแบบธรรมดา มอเตอร์กระแสตรง สเตเตอร์จะสร้างสนามแม่เหล็กที่อยู่กับที่ ไม่ว่าจะจากแม่เหล็กถาวรหรือจากขดลวดสนามที่ได้รับพลังงานจากกระแสตรง โรเตอร์ เรียกว่ากระดอง ทำหน้าที่นำตัวนำบาดแผลที่เชื่อมต่อกับตัวสับเปลี่ยนแบบแบ่งส่วน แปรงคาร์บอนช่วยรักษาหน้าสัมผัสทางไฟฟ้าแบบเลื่อนกับตัวสับเปลี่ยน โดยเปลี่ยนทิศทางกระแสผ่านขดลวดเกราะที่ต่อเนื่องกันในขณะที่โรเตอร์หมุน การแลกเปลี่ยนทางกลนี้ช่วยให้แน่ใจว่ากระแสกระดองจะไหลในทิศทางที่รองรับแรงบิดในทิศทางการหมุนเดียวกันเสมอ โดยไม่คำนึงถึงตำแหน่งของโรเตอร์

อินเทอร์เฟซแปรงสับเปลี่ยนเป็นตัวกำหนดความแตกต่างทางโครงสร้างระหว่างมอเตอร์กระแสตรงแบบมีแปรงถ่านและ มอเตอร์เอซี . ช่วยให้สามารถควบคุมความเร็วได้อย่างตรงไปตรงมา — ลดแรงดันไฟฟ้าของแหล่งจ่ายหรือกระแสกระดองจะลดความเร็วโดยตรง — แต่ต้องมีภาระในการบำรุงรักษา แปรงสึกหรออย่างต่อเนื่อง ก่อให้เกิดฝุ่นคาร์บอน และต้องมีการตรวจสอบและเปลี่ยนเป็นระยะ ที่ความเร็วสูงหรือในสภาพแวดล้อมที่มีฝุ่นมาก แปรงสึกหรอจะเร็วขึ้นอย่างเห็นได้ชัด ในการใช้งานที่เข้าถึงการบำรุงรักษาได้ยากหรือมีข้อกังวลเรื่องการปนเปื้อน นี่เป็นข้อเสียเปรียบที่สำคัญ

มอเตอร์กระแสตรงไร้แปรงถ่าน (BLDC) กำจัดตัวสับเปลี่ยนโดยสิ้นเชิง โดยแทนที่สวิตช์เชิงกลด้วยการสับเปลี่ยนทางอิเล็กทรอนิกส์ผ่านตัวควบคุมเฉพาะที่ตรวจสอบตำแหน่งโรเตอร์ผ่านเซ็นเซอร์เอฟเฟกต์ฮอลล์หรือการตรวจจับ EMF ด้านหลัง และเปลี่ยนกระแสผ่านขดลวดสเตเตอร์ตามลำดับ มอเตอร์ BLDC ผสมผสานความยืดหยุ่นในการควบคุมความเร็วของการออกแบบ DC แบบดั้งเดิมเข้ากับความเรียบง่ายทางกลของมอเตอร์เหนี่ยวนำกระแสสลับ และกลายเป็นตัวเลือกที่โดดเด่นในการใช้งานตั้งแต่พัดลมระบายความร้อนด้วยคอมพิวเตอร์ ไดรฟ์ฉุดลากของยานพาหนะไฟฟ้า ไปจนถึงระบบเซอร์โวทางอุตสาหกรรมและระบบขับเคลื่อนด้วยโดรน

มอเตอร์ไฟฟ้า AC กับ DC: การเปรียบเทียบแบบเคียงข้างกัน

ตารางด้านล่างสรุปหลักการ ความแตกต่างระหว่างมอเตอร์ AC และ DC ตลอดพารามิเตอร์ข้อกำหนดที่เกี่ยวข้องกับการตัดสินใจจัดซื้อจัดจ้างทางอุตสาหกรรมและเชิงพาณิชย์มากที่สุด

การควบคุมความเร็ว: ความแตกต่างในทางปฏิบัติระหว่างมอเตอร์ไฟฟ้า AC และ DC

การควบคุมความเร็วอยู่ที่ ความแตกต่างระหว่างมอเตอร์ไฟฟ้า AC และ DC มีความสำคัญในการดำเนินงานมากที่สุด ในมอเตอร์กระแสตรงแบบมีแปรงถ่าน ความเร็วจะเป็นสัดส่วนโดยตรงกับแรงดันกระดองและแปรผกผันกับฟลักซ์ของสนาม การปรับตัวแปรอย่างใดอย่างหนึ่งด้วยรีโอสแตตธรรมดาหรือตัวควบคุม PWM จะสร้างการเปลี่ยนแปลงความเร็วในช่วงกว้างที่ราบรื่น สิ่งนี้ทำให้มอเตอร์กระแสตรงเป็นตัวเลือกเริ่มต้นสำหรับไดรฟ์อุตสาหกรรมแบบปรับความเร็วได้ตลอดช่วงศตวรรษที่ 20 โดยเฉพาะอย่างยิ่งในการใช้งาน เช่น โรงงานรีด เครื่องผลิตกระดาษ และรอกเครน ซึ่งจำเป็นต้องปรับความเร็วอย่างต่อเนื่องภายใต้ภาระงาน

การเกิดขึ้นของไดรฟ์ความถี่ตัวแปร (VFD) ที่เชื่อถือได้และคุ้มค่า ได้เปลี่ยนแปลงตำแหน่งทางการแข่งขันโดยพื้นฐาน มอเตอร์เอซี and DC motors ในการใช้งานแบบปรับความเร็วได้ VFD แปลงแหล่งจ่ายไฟหลักความถี่คงที่ไปเป็นเอาต์พุตแรงดันไฟฟ้าผันแปรความถี่คงที่ ช่วยให้มอเตอร์เหนี่ยวนำกระแสสลับทำงานที่ความเร็วใดๆ ก็ได้ในช่วงกว้าง — โดยทั่วไปคือ 10% ถึง 120% ของความเร็วพิกัด — พร้อมการควบคุมแรงบิดเต็มรูปแบบ VFD สมัยใหม่ใช้อัลกอริธึมการควบคุมเวกเตอร์หรือการควบคุมแรงบิดโดยตรง (DTC) ที่ให้การตอบสนองแบบไดนามิกเทียบได้กับไดรฟ์ DC ซึ่งขจัดข้อได้เปรียบด้านประสิทธิภาพหลักที่ระบบ DC เคยมีมาก่อน

ความหมายเชิงปฏิบัติ สำหรับการติดตั้งทางอุตสาหกรรมแบบความเร็วคงที่หรือแบบปรับความเร็วได้แบบใหม่ที่วาดจากแหล่งจ่ายไฟ AC สามเฟส มอเตอร์เหนี่ยวนำไฟฟ้ากระแสสลับที่ได้รับการจัดอันดับ IE3 หรือ IE4 พร้อมด้วย VFD มักจะเป็นตัวเลือกที่ดีกว่าในเชิงเศรษฐกิจและทางเทคนิคเสมอ ฐานที่มั่นที่เหลืออยู่ของมอเตอร์กระแสตรงคืออุปกรณ์เคลื่อนที่ที่ใช้พลังงานจากแบตเตอรี่ (โดยที่แหล่งจ่ายไฟเป็นไฟฟ้ากระแสตรง) การใช้งานที่ต้องการแรงบิดสตาร์ทที่สูงมากที่แรงดันไฟฟ้าต่ำ และสิ่งอำนวยความสะดวกแบบเดิมที่โครงสร้างพื้นฐาน DC ที่มีอยู่ทำให้การติดตั้งเพิ่มมีค่าใช้จ่ายสูง

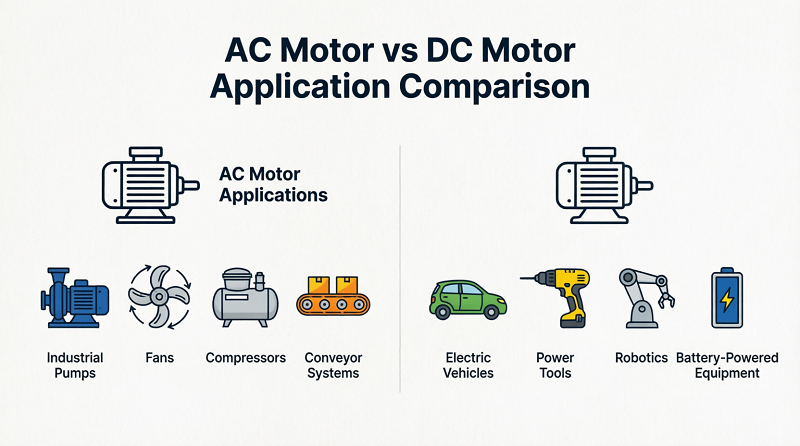

การเลือกระหว่างมอเตอร์ AC และ DC: กรอบการตัดสินใจที่ขับเคลื่อนด้วยแอปพลิเคชัน

ไม่มีมอเตอร์ชนิดใดที่เหนือกว่าในระดับสากล การเลือกที่ถูกต้องระหว่าง มอเตอร์ไฟฟ้ากระแสสลับกระแสสลับ ขึ้นอยู่กับความต้องการเฉพาะของแอปพลิเคชัน แหล่งจ่ายไฟที่มีอยู่ สภาพแวดล้อมในการบำรุงรักษา และต้นทุนรวมในการเป็นเจ้าของตลอดอายุการใช้งานที่ออกแบบ

เลือกมอเตอร์เหนี่ยวนำกระแสสลับเมื่อ:

• การติดตั้งใช้แหล่งจ่ายไฟหลัก AC เฟสเดียวหรือสามเฟสมาตรฐาน
• รอบการทำงานเป็นแบบต่อเนื่องหรือใกล้เคียงต่อเนื่อง และสภาพแวดล้อมที่รุนแรง เปียก เต็มไปด้วยฝุ่น หรือระเบิดได้ โครงสร้างแบบไร้แปรงช่วยลดความเสี่ยงในการติดไฟจากประกายไฟของแปรง
• กำลังขับเกิน 50 kW โดยที่มอเตอร์เหนี่ยวนำกระแสสลับมีข้อดีด้านต้นทุนและประสิทธิภาพที่เหนือกว่าการออกแบบ DC ที่เทียบเท่ากัน
• มีการเข้าถึงการบำรุงรักษาเพียงเล็กน้อย — พัดลม HVAC ปั๊ม คอมเพรสเซอร์ และไดรฟ์สายพานลำเลียงในสถานที่ห่างไกลหรือเข้าถึงได้ยาก

เลือกมอเตอร์กระแสตรงแบบมีแปรงถ่านเมื่อ:

• แอปพลิเคชันนี้ใช้พลังงานจากแบตเตอรี่และแรงดันไฟฟ้าต่ำ เช่น เครื่องมือไฟฟ้า เครื่องใช้ไฟฟ้าขนาดเล็ก อุปกรณ์เสริมในรถยนต์ และหุ่นยนต์สำหรับงานอดิเรก
• ต้องใช้แรงบิดสตาร์ทที่สูงมากเมื่อเทียบกับขนาดของมอเตอร์ และรอบการทำงานไม่ต่อเนื่อง
• งบประมาณด้านอุปกรณ์อิเล็กทรอนิกส์ควบคุมมีจำกัด ตัวควบคุม PWM แบบธรรมดามีราคาถูกกว่าไดรเวอร์ VFD หรือ BLDC อย่างมาก

เลือกมอเตอร์กระแสตรงไร้แปรงถ่านเมื่อ:

• แอปพลิเคชันต้องการประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และอายุการใช้งานที่ยาวนานในรูปแบบกะทัดรัด เช่น ยานพาหนะไฟฟ้า โดรน อุปกรณ์ทางการแพทย์ และระบบเซอร์โวที่มีความแม่นยำ
• ความเร็วและตำแหน่งจะต้องได้รับการควบคุมด้วยความแม่นยำสูงในช่วงไดนามิกที่กว้าง
• การบำรุงรักษาทำไม่ได้ในทางปฏิบัติ แต่ความน่าเชื่อถือเป็นสิ่งสำคัญ — การไม่มีแปรงและตัวสับเปลี่ยนจะช่วยลดโหมดความล้มเหลวที่พบบ่อยที่สุดในมอเตอร์กระแสตรง

ในทางปฏิบัติขอบเขตระหว่าง มอเตอร์เอซี and DC motors ได้เบลออย่างเห็นได้ชัดเมื่ออุปกรณ์อิเล็กทรอนิกส์กำลังเติบโตเต็มที่ มอเตอร์ BLDC ที่ขับเคลื่อนด้วยอินเวอร์เตอร์สามเฟสที่ซับซ้อนนั้นไม่สามารถแยกความแตกต่างทางไฟฟ้าได้จากมอเตอร์ไฟฟ้ากระแสสลับซิงโครนัสแม่เหล็กถาวร ฮาร์ดแวร์ชนิดเดียวกันสามารถจำแนกได้เป็นอย่างใดอย่างหนึ่ง ขึ้นอยู่กับอัลกอริธึมการควบคุมที่ใช้ สิ่งสำคัญในท้ายที่สุดก็คือว่าระบบขับเคลื่อนมอเตอร์ที่สมบูรณ์จะให้คุณลักษณะความเร็วแรงบิด ประสิทธิภาพ ความน่าเชื่อถือ และต้นทุนรวมในการเป็นเจ้าของสำหรับการใช้งานเป้าหมายที่ต้องการหรือไม่
